Lecteur show control/audio/vidéo tout-en-un

L’Event Video Player offre une solution unique et complète de diffusion show control (sortie DMX512, sorties de contact et commandes RS-232) en parfaite synchronisation avec la lecture de fichiers audio/vidéo jusqu’à la résolution 4K HDR10.

Avec le moteur HTML5/JavaScript, vous enrichissez votre contenu vidéo avec des interfaces graphiques dynamiques.

Le lecteur dispose de sorties audio ligne et amplifiées pour haut-parleurs adaptées à tous types d’installations.

Déclenchements et scénarisations multiples

Le déroulement de vos scénarios s’effectue grâce à de nombreuses interfaces : lecture automatique à la mise sous tension, entrées et sorties de contact, commandes Art-Net ou DMX512, écran tactile multipoints, commandes TCP/IP ou HTTP, liaison série, programmation horaire.

Allez plus loin, développez vos applications HTML en intégrant les API JavaScript de contrôle du lecteur, déportez l’interface utilisée par les publics.

Fiable et facile à installer

L’Event Video Player est conçu pour un fonctionnement 24/7. Conçu et fabriqué en France, il bénéficie d’une garantie de 3 ans.

Enregistrez directement les show control en Art-Net ou en DMX512 depuis votre console ou votre logiciel habituel, ou créez-les depuis le logiciel dédié Show Control Editor.

L’installation d’un Event Video Player est simple et rapide grâce à sa connectique débrochable et son format rackable. L’accès direct au contenu rend les mises à jour rapides et intuitives.

• Parcs à thèmes,  escapes games : gestion complète de shows.

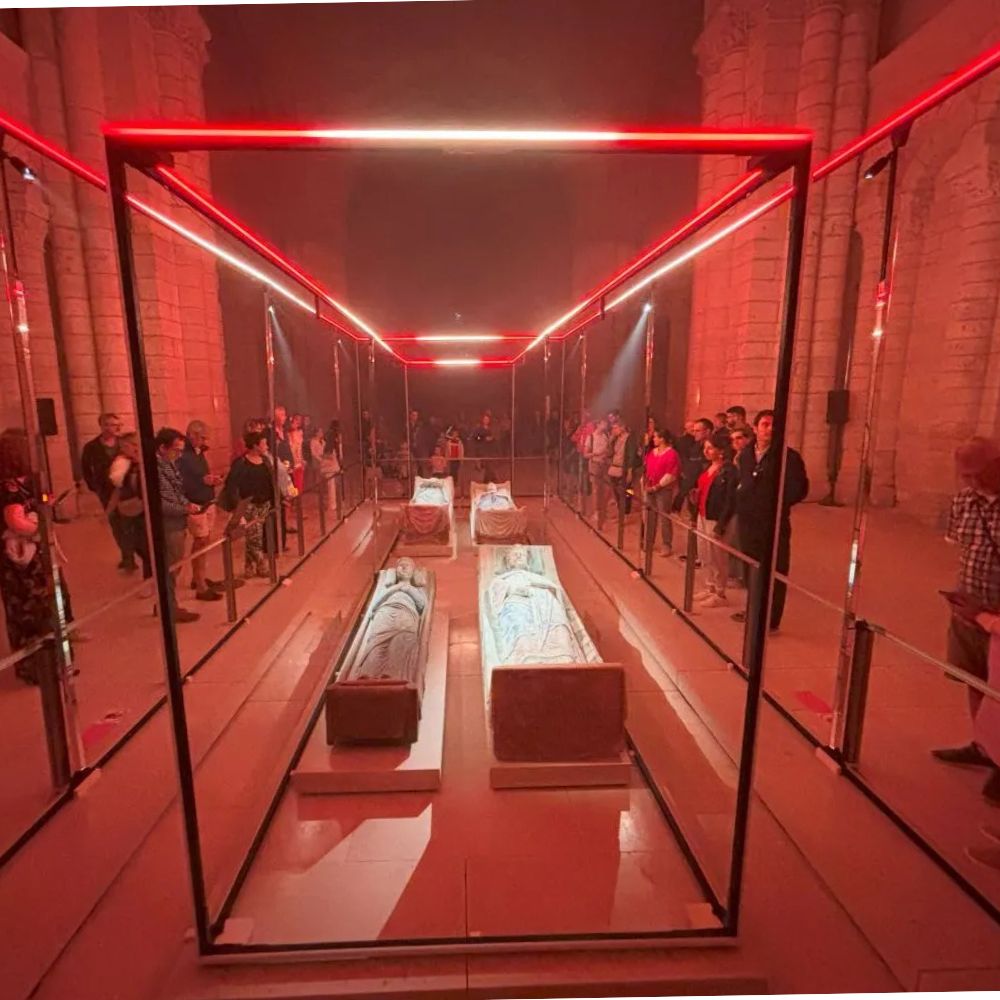

• Patrimoine : parcours nocturnes, shows lumière, shows de Noël.
• Fitness : salles immersives.
• Retail : théâtralisation des magasins.

Interface et connectique

• Afficheur LCD rétroéclairé  – 2 × 16 caractères
• LED d’état
• Molette cliquable (volume / informations système)
• Capteur infrarouge – Protocole : NEC
• 2 connecteurs hôte USB 2.0 «High Speed» (480 Mb/s), type-A, compatibles :
  • USB Mass Storage
  • USB HID souris, clavier et écran tactile multi-touch
  • USB audio Classe 2.0*
• Emplacement pour carte microSD
• Ethernet 10/100 Mbit/s, connecteur RJ45
• Sortie audio / vidéo HDMI sur connecteur type-A (standard) (HDMI 2.0b, HDR10 et CEC)
• Sortie audio stéréo asymétrique au niveau ligne sur connecteurs RCA standard
• Sortie audio stéréo haut-parleurs amplifiée de classe D sur borniers débrochables 3,81 mm
• Sortie DMX512 sur un connecteur XLR3 femelle, avec isolation
• Entrée DMX512 sur un connecteur XLR3 mâle, avec isolation, terminaison de 120 Ω commutable intégrée, pass-through commutable vers la sortie DMX512
• Un contact d’entrée optocouplé autonome paramétrable sur bornier débrochable 3,81 mm (durée typique de l’anti-rebond : 25 ms)
• 8 contacts d’entrée optocouplés combinés paramétrables sur bornier débrochable 3,81 mm (durée typique de l’anti-rebond : 25 ms)
• 8 sorties MOSFET (500 mA par sortie, max 20 V)  sur bornier débrochable 3,81 mm
• Liaison série RS-232 sur bornier débrochable 3,81 mm (1200, 2400, 4800, 9600, 19200, ou 38400 57600 ou 115200 bauds)
• 4 sorties d’alimentation réparties sur les borniers débrochables 3,81 mm
• Sortie d’alimentation 5 V DC (500 mA) sur bornier débrochable 3,81 mm
• Connecteur d’alimentation externe DC – Prise : Ø 2,1 mm / 5,5 mm

*Qualifié avec la gamme d’interfaces USB Scarlett de Focusrite

Formats de sortie vidéo supportés

• Ultra HD 4K (3840 × 2160), 24/25/30/50/60 Hz
• 1080p (1920 × 1080), 24/50/60 Hz
• 1080i (1920 × 1080), 50/60 Hz
• 720p (1280 × 720), 50/60 Hz
• 576p et 576i (720 × 576), 50 Hz
• 480p et 480i (720 × 480), 60 Hz
• Principales résolutions VESA en balayage progressif :
  • 640 × 480, 60 Hz
  • 800 × 480, 60 Hz
  • 852 × 480, 60 Hz
  • 854 × 480, 60 Hz
  • 800 × 600, 60 Hz
  • 1024 × 600, 60 Hz
  • 1024 × 768, 60 Hz
  • 1152 × 864, 75 Hz
  • 1280 × 960, 60 Hz
  • 1280 × 768, 60 Hz
  • 1280 × 800, 60 Hz
  • 1280 × 1024, 60 Hz
  • 1360 × 768, 60 Hz
  • 1366 × 768, 60 Hz
  • 1440 × 900, 60 Hz
  • 1600 × 900, 60 Hz
  • 1600 × 1200, 60 Hz
  • 1680 × 1050, 60 Hz
  • 1920 × 1200, 60 Hz
  • 1400 × 1050, 60 Hz
  • 2160 × 1200, 90 Hz
  • 2560 × 1600, 60 Hz
• Gamme dynamique : compatible HDR10

Formats de conteneurs multimédias supportés

• Vidéo :
  • .mp4 (MPEG-4)
  • .mkv (Matroska)
  • .mov (QuickTime)
• Image :
  • .jpg or .jpeg (Joint Photographic Experts Group) (ISO/IEC-10918)
  • .png (Portable Network Graphics)
  • .bmp (Bitmap)
• Audio :
  • .wav (WAV)
  • .mp3 (MPEG-Layer 3)
  • .ogg, .opus (OGG)
  • .m4a (MPEG-4 Audio)
  • .mka (Matroska)
• Sous-titre :
  • .srt (SubRip)
  • .ssa (SubStation Alpha)
  • .ass (Advanced SubStation Alpha)
  • .vtt (WebVTT – Web Video Text Tracks)
  • .ttml (Timed Text Markup Language Document)
  • .dfxp (Distribution Format Exchange Profile)

Codecs multimédias supportés

• Vidéo :
  • H.265 HEVC MP-10@L5.1 jusqu’à 4K×2K@60fps
  • VP9 Profile-2 jusqu’à 4K×2K@60fps
  • H.264 AVC HP@L5.1 jusqu’à 1080p@60fps et 4K×2K@30fps
• Image :
  • JPEG (ISO/IEC-10918)
  • PNG
  • BMP
• Audio :
  • LPCM : jusqu’à 8 canaux, 16/24-bits, jusqu’à 96kHz
  • MP3 : MPEG-1/2 Audio Layer III, mono / stéréo, jusqu’à 48kHz, CBR (Constant Bit Rate) ou VBR (Variable Bit Rate), avec ou sans métadonnées ID3v1/2
  • AAC-LC : Advanced Audio Coding, jusqu’à 8 canaux, jusqu’à 96kHz
  • HE-AAC-LC : High-Efficiency Advanced Audio Coding, mono / stéréo, jusqu’à 96kHz
  • Vorbis : jusqu’à 8 canaux, jusqu’à 96kHz
  • Opus : jusqu’à 8 canaux, jusqu’à 48kHz
  • FLAC : jusqu’à 8 canaux,16/24-bits, jusqu’à 96kHz
  • DTS : Digital Theater System, passthrough HDMI
  • AC3 Dolby Digital : passthrough HDMI ou jusqu’à 6 canaux, jusqu’à 48kHz
  • E-AC3 Dolby Digital+ : passthrough HDMI
• Sous-titre :
  • TXT : Texte
  • XML : Extensible Markup Language

Autres formats de fichiers supportés

• SC3 (.sc3) : fichier show control au format «Show Control V3»
• TM2 (.tm2) : fichier de programmation horaire (scheduler.tm2) au format «Scheduler V2»
• TXT (.txt) : fichiers texte pour la liaison série (serial.txt) et la configuration FTP (ftpset.txt) – format texte brut (uniquement les caractères ASCII 7 bits imprimables) avec les caractères de fin de ligne CR / LF, LF ou CR

Show Control

• Lecture et enregistrement de fichier show control :
  • Jusqu’à 64 univers Art-Net
  • Un univers DMX512
  • 8 sorties de contact
  • Envoi de trames série
• Mode de prévisualisation DMX en temps réel (monitoring) du contrôle de l’appareil et de la sortie DMX512 en Art-Net ou en DMX512
• Node Art-Net / DMX512 vers contrôle de l’appareil (14 canaux) :
  • Commandes de lecture (3 canaux)
  • Contrôle des sorties de contact (8 canaux)
  • Envoi de trames série (2 canaux)
• Node Art-Net / DMX512 vers sortie DMX512
• Conditions de contrôle de l’enregistrement configurable :
  • Premier paquet reçu (démarrage)
  • Compte à rebours (démarrage)
  • Canal de contrôle (démarrage / arrêt)
  • Fin de la lecture du média (arrêt)
  • Temps d’enregistrement écoulé (arrêt)
  • A la demande de l’utilisateur (arrêt)
• Retard du show configurable de 0 à 2000 ms

Navigateur web embarqué

• Basé sur Chromium v92.0.4515.159
• API JavaScript pour le contrôle du lecteur
• Résolution des pages web : 1920×1080

Supports de stockage

• Systèmes de fichiers supportés :
  • FAT32 (lecture / écriture)
  • exFAT (lecture / écriture)
  • NTFS (lecture / écriture)
  • ext2/3/4 (lecture / écriture)
• Support de stockage interne : 4 Go
• Types de support de stockage acceptés :
  • Cartes microSDSC
  • Cartes microSDHC
  • Cartes microSDXC
  • Clés USB

Réseau

• Serveur web embarqué :
  • Servir les pages HTML5/JavaScript
  • Administration à distance :
    • Configuration
    • Contrôle
    • Mise à jour du contenu
    • Maintenance
  • Contrôler le lecteur via une API REST
• Serveur PJLink embarqué pour l’allumage et l’extinction d’un vidéoprojecteur
• Serveur FTP embarqué pour la mise à jour distante du contenu
• Serveur TCP/IP embarqué pour le contrôle du lecteur
• Art-Net 3
• Client NTP embarqué pour la synchronisation de l’horloge
• IPv4 et IPv6
• IPv4 : adresses statiques ou DHCP
• Service d’identification mDNS embarqué (Zeroconf)
• Déclenchement synchronisé de la lecture multicast en UDP

Horloge embarquée

• Conservation de l’heure hors alimentation : jusqu’à 2 mois

Amplificateurs audio

• Sortie haut-parleurs :
  • 2 × 8 W – 8 Ω, THD+N = 1 %, 1 kHz
  • 2 × 10 W – 8 Ω, THD+N = 10 %, 1 kHz
  • 2 × 15 W – 4 Ω, THD+N = 1 %, 1 kHz
  • 2 × 19 W – 4 Ω, THD+N = 10 %, 1 kHz

Alimentation

• Entrée d’alimentation du lecteur :
  • Tension nominale : 12 V DC- 3,45 A
• Entrée de l’adaptateur secteur fourni :
  • Tension : de 100 V à 240 V
  • Fréquence : de 50 Hz à 60 Hz

Consommation de courant (sous 12 V)

• Consommation typique en lecture sur la mémoire interne du lecteur, sans utiliser les sorties amplifiées : 500 mA
• Alimentation recommandée pour une utilisation complète de l’appareil – courant de sortie : 3,45 A

Informations thermiques

• Température ambiante de fonctionnement : de 0 à +45 °C
• Température de stockage : de -20 à +60 °C

Dimensions

• Largeur : 140 mm – 1/3 de rack 19 pouces
• Hauteur : 43 mm – 1U
• Profondeur (avec les borniers débrochables) : 136 mm

Poids

• 446 g (avec les borniers débrochables)
